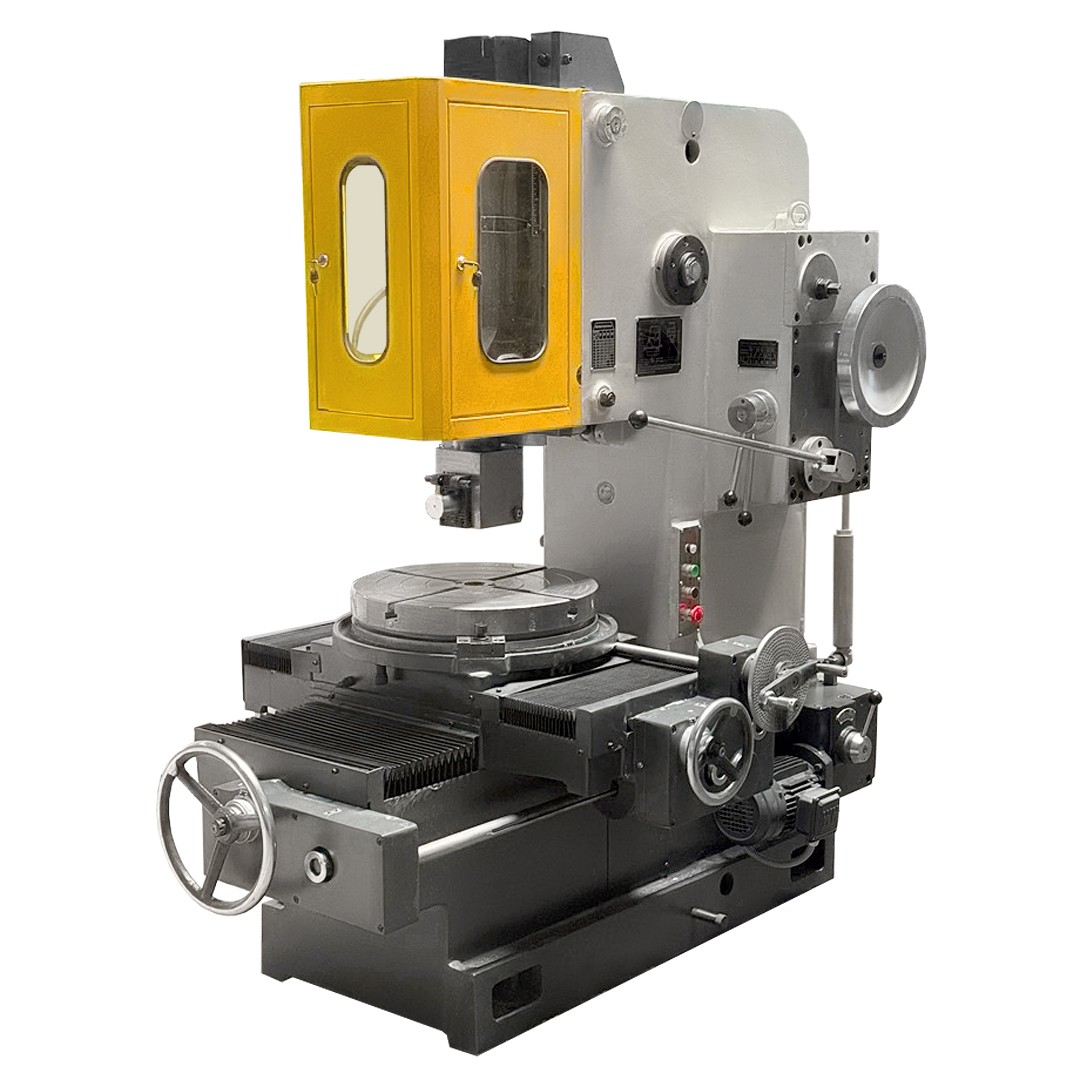

Долбежный станок SM-200
Описание
Электромеханический долбёжный станок OVTO SM-200 предназначен для обработки плоских, фасонных поверхностей и шпоночных пазов на деталях средней и малой массы. Надёжный механический привод с многодисковой муфтой и автоматические подачи делают станок оптимальным для единичного и мелкосерийного производства.
Особенности: точность за счёт цифровой шкалы индексации; рабочий стол с автоматической подачей (продольной, поперечной, поворотной) и быстрым перемещением; чёткий старт/стоп благодаря многодисковой муфте; грузоподъёмность стола до 400 кг.
Сфера применения: машиностроение, инструментальное и ремонтное производство — долбление шпоночных и профильных пазов, обработка плоских поверхностей в корпусных и цилиндрических деталях.
Технические характеристики SM-200
| Рабочий ход долбяка, мм | 200 |
| Регулируемый вертикальный ход ползуна, мм | 215 |
| Число двойных ходов ползуна в минуту | 32, 50, 80, 125 |
| Угол наклона долбяка, ° | 0–8 |
| Наибольшее сечение резца, мм | 25x40 |
| Расстояние от опорной поверхности резца до станины (вылет), мм | 480 |
| Расстояние от нижней поверхности резцедержателя до поверхности стола, мм | 300 |
| Диаметр стола, мм | 500 |
| Ширина Т-образных пазов рабочего стола, мм | 18H8 |
| Продольный ход стола, мм | 410 |
| Поперечный ход стола, мм | 450 |
| Круговой ход стола, град. | 360 |
| Диапазон продольной подачи стола, мм/ход | 0,054–1,24 |
| Диапазон поперечной подачи стола, мм/ход | 0,054–1,24 |
| Диапазон круговых подач стола, ° | 0,035–0,805 |
| Максимальный вес заготовки, кг | 400 |
| Мощность главного двигателя, кВт | 3.0 |
| Габариты, мм | 1750x1250x1900 |
| Масса, кг | 2250 |
