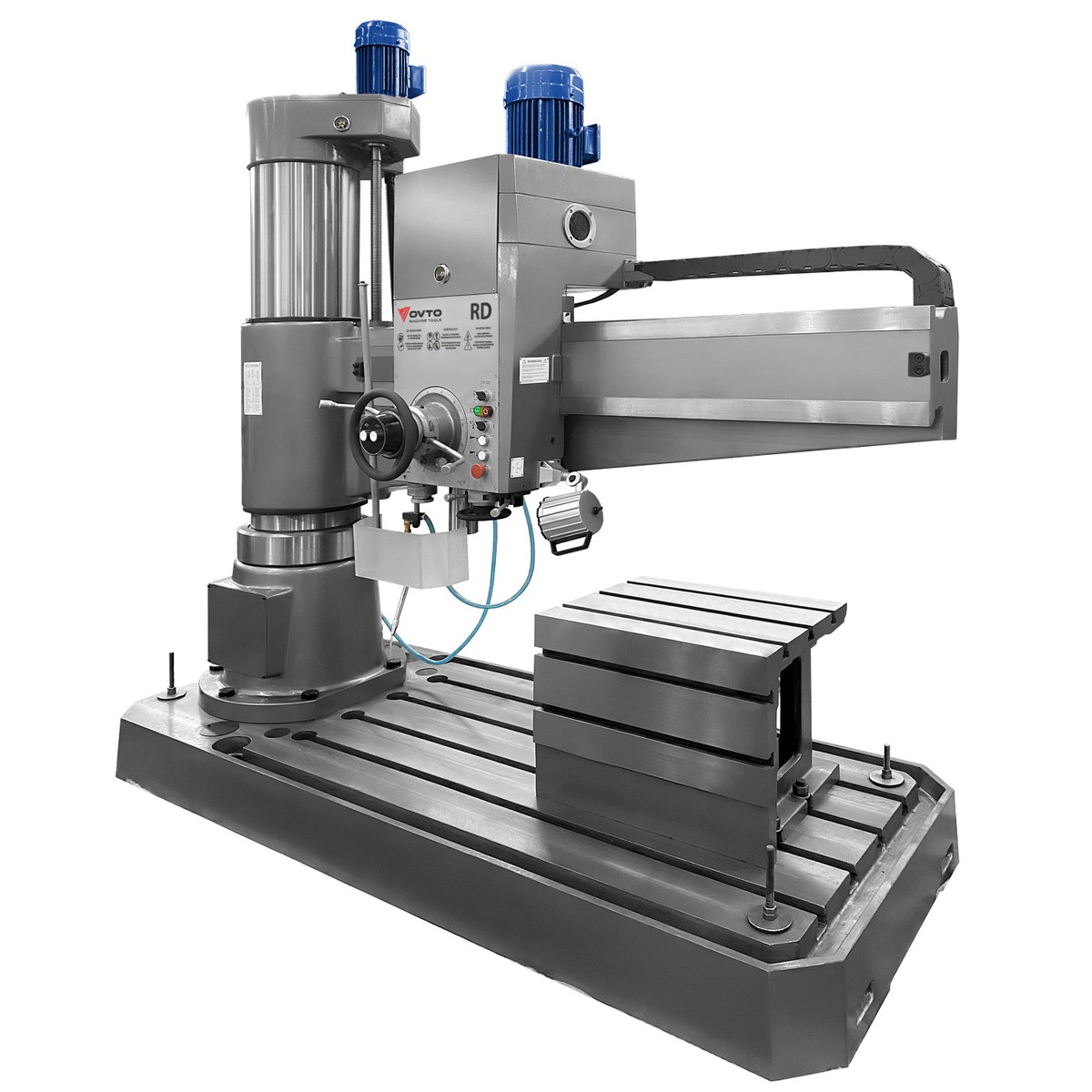

Радиально-сверлильный станок OVTO RD-50
Описание
Радиально-сверлильный станок OVTO RD-50 предназначен для сверления, рассверливания, зенкерования, развёртывания, подрезки торцов и нарезания резьбы метчиками. Обрабатывает детали из различных материалов.
Универсальность станка позволяет применять его как в ремонтных мастерских, так и в условиях мелкосерийного производства. Использование специальных приспособлений и инструмента расширяет круг операций — от выточки внутренних канавок до вырезки круглых пластин из листа.
При соответствующей оснастке на станке можно выполнять многие операции, характерные для расточных станков.
Благодаря надёжной конструкции и простоте обслуживания станок сохраняет точность на длительный срок.
Технические характеристики RD-50
| Максимальный диаметр сверления (сталь), мм | 50 |
| Максимальный размер нарезаемой резьбы (сталь) | M20×2,5 |
| Конус шпинделя | MK5 |
| Число скоростей шпинделя | 16 |
| Частота врашения шпинделя, об/мин | 25-2000 |
| Наибольший крутящий момент на шпинделе, Н*м | 500 |
| Пределы подачи шпинделя, мм/об | 0,04–3,20 |
| Расстояние от торца шпинделя до рабочей поверхности основания, мм | 320-1220 |
| Осевое перемещение шпинделя, мм | 315 |
| Наибольшее вертикальное перемещение рукава по колонне, мм | 580 |
| Вылет шпинделя, мм | 350-1600 |
| Наибольшее перемещение сверлильной головы по рукаву, мм | 1250 |
| Габариты стола, мм | 630х500х500 |
| Мощность двигателя главного привода, кВт | 4 |
| Габариты (ДxШxВ), мм | 2550х1100х2900 |
| Масса, кг | 3550 |
