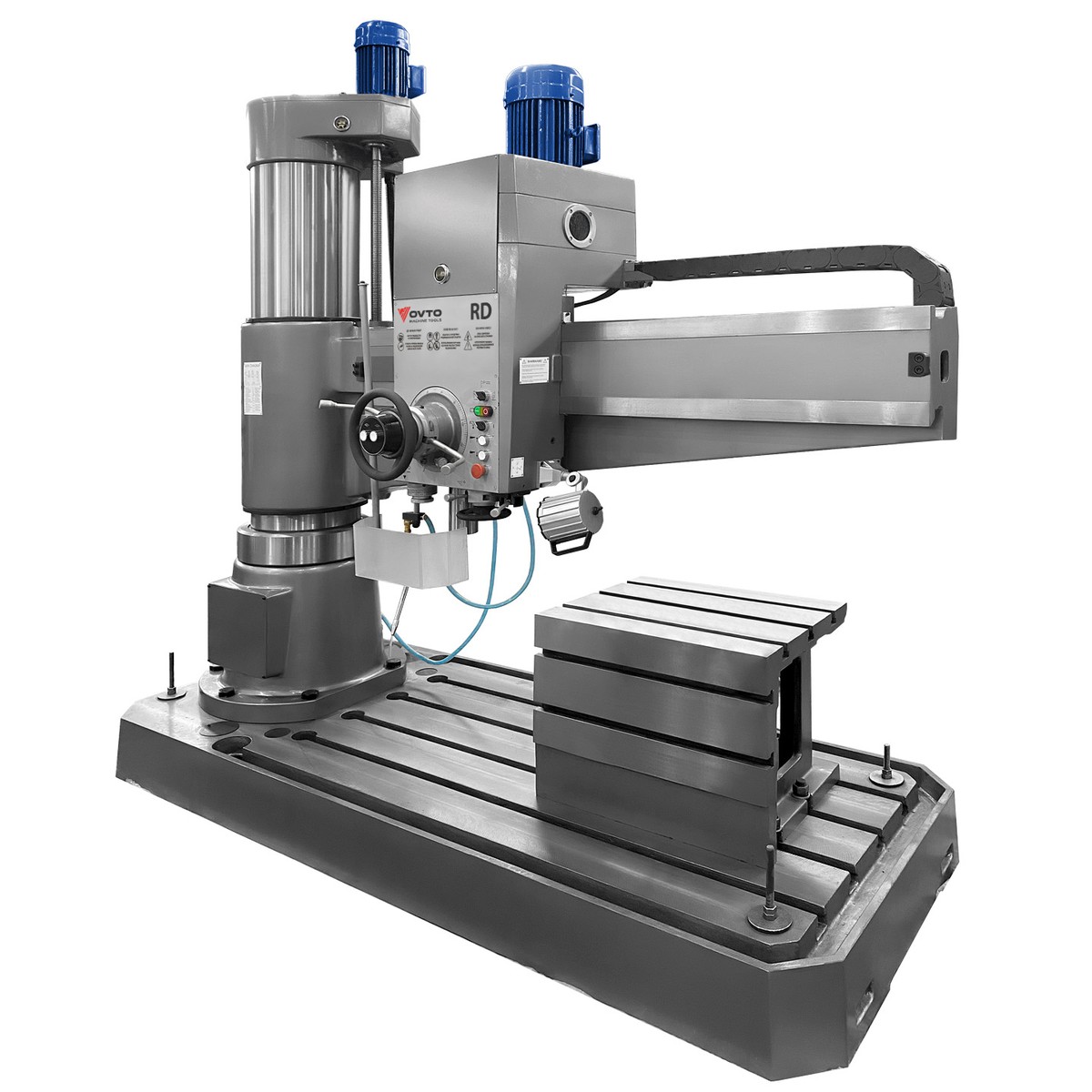

Радиально-сверлильный станок OVTO RD-63
Описание
Радиально-сверлильный станок OVTO RD-63 предназначен для сверления, развёртывания и нарезания резьбы метчиками. Выполняет сверление в сплошном материале, рассверливание, зенкерование, развёртывание, подрезку торцов, резьбонарезание.
Универсальность станка позволяет использовать его как в ремонтном цехе, так и в крупносерийном производстве. Применение приспособлений и специального инструмента значительно повышает производительность и расширяет круг операций — от выточки внутренних канавок до вырезки круглых пластин из листа.
При соответствующей оснастке на станке можно выполнять многие операции, характерные для расточных станков.
Благодаря своей надёжности и простоте обслуживания станок сохраняет точность длительное время.
Технические характеристики RD-63
| Максимальный диаметр сверления (сталь), мм | 63 |
| Максимальный размер нарезаемой резьбы (сталь) | M36 |
| Конус шпинделя | MK5 |
| Число скоростей шпинделя | 16 |
| Частота врашения шпинделя, об/мин | 20–1600 |
| Наибольший крутящий момент на шпинделе, Н*м | 800 |
| Пределы подачи шпинделя, мм/об | 0,04–3,2 |
| Расстояние от торца шпинделя до рабочей поверхности основания, мм | 190–1170 |
| Осевое перемещение шпинделя, мм | 400 |
| Наибольшее вертикальное перемещение рукава по колонне, мм | 580 |
| Вылет шпинделя, мм | 400–1600 |
| Наибольшее перемещение сверлильной головы по рукаву, мм | 1200 |
| Габариты стола, мм | 630×500×500 |
| Мощность двигателя главного привода, кВт | 5,5 |
| Габариты (ДxШxВ), мм | 2550×1100×3000 |
| Масса, кг | 3750 |
