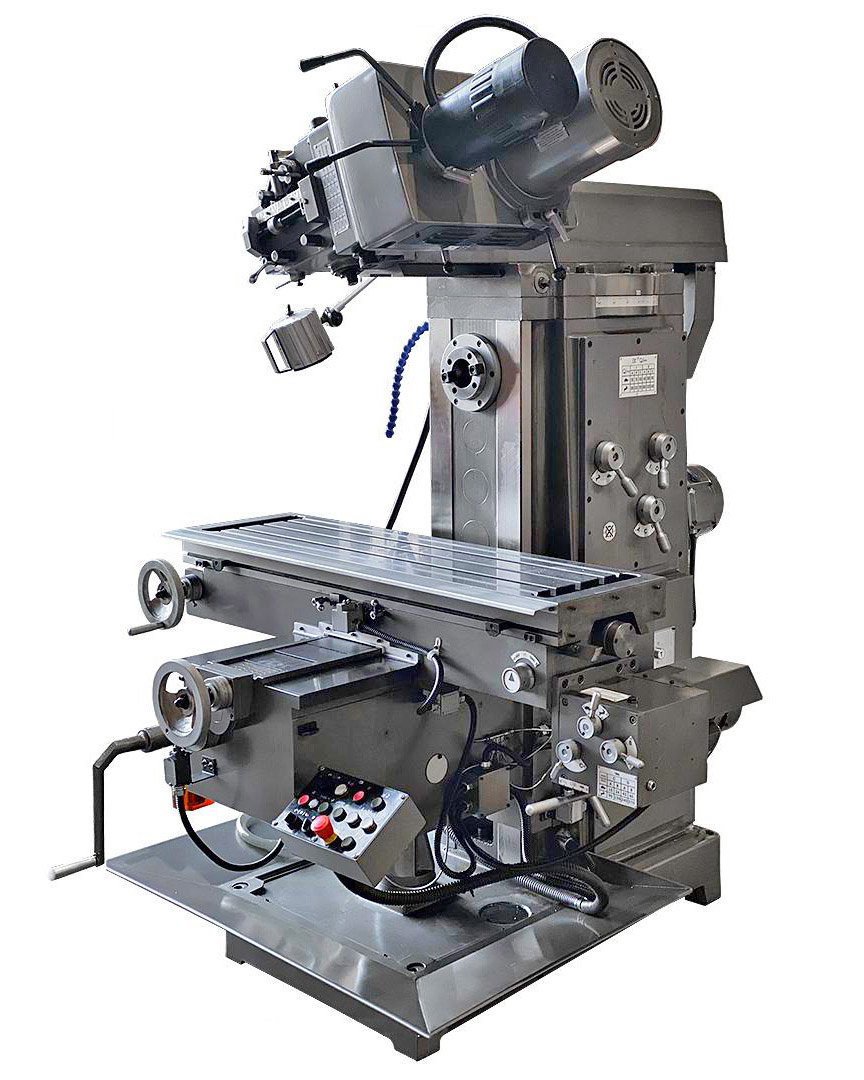

Фрезерный станок OVTO MM-1336
Описание
Широкоуниверсальный двухшпиндельный фрезерный станок OVTO MM-1336 применяется для широкого круга фрезерных операций в единичном производстве. На нём изготавливают металлические модели, штампы, пресс-формы, шаблоны, кулачки и аналогичные изделия.
Шпиндельная бабка установлена на выдвижном хоботе и может наклоняться под произвольным углом в двух взаимно перпендикулярных плоскостях. Это позволяет обрабатывать разнообразные поверхности, а также крупные детали, габариты которых превышают размеры рабочего стола.
Горизонтальный шпиндель используется для обработки плоскостей цилиндрическими и торцевыми фрезами. Оба шпинделя могут работать как раздельно, так и одновременно. При монтаже серёг станок легко превращается в обычный горизонтально-фрезерный.
Использование делительной головки, поворотного стола и другой оснастки значительно расширяет технологические возможности. Наличие полуавтоматических и автоматических режимов позволяет организовать многостаночное обслуживание и применять станок даже в условиях серийного выпуска.
Технические характеристики MM1336
| Размеры рабочей поверхности стола, мм | 1370х320 |
| Пределы частоты вращения горизонталього шпинделя, об/мин | 40-1300 |
| Расстояние от оси горизонтального шпинделя до поверхности стола, мм | 0-400 |
| Пределы частот вращения вертикального шпинделя, об/мин | 80-5440 |
| Расстояние от торца вертикального шпинделя до поверхности стола, мм | 140-540 |
| Конус шпинделя вертикальной фрезерной головы | 40 |
| Ход пиноли шпинделя, мм | 127 |
| Диапазон наклона фрезерной головы, ° | ±45 / ±90 |
| Количество Т-образных пазов на рабочей поверхности стола | 3 |
| Ширина Т-образных пазов, мм | 14 |
| Расстояние между осями Т-образных пазов, мм | 70 |
| Подача по осям X Y Z, мм | 800 | 300 | 400 |
| Мощность двигателя привода вертикального шпинделя, кВт | 2,2 |
| Мощность двигателя привода горизонтального шпинделя, кВт | 3 |
