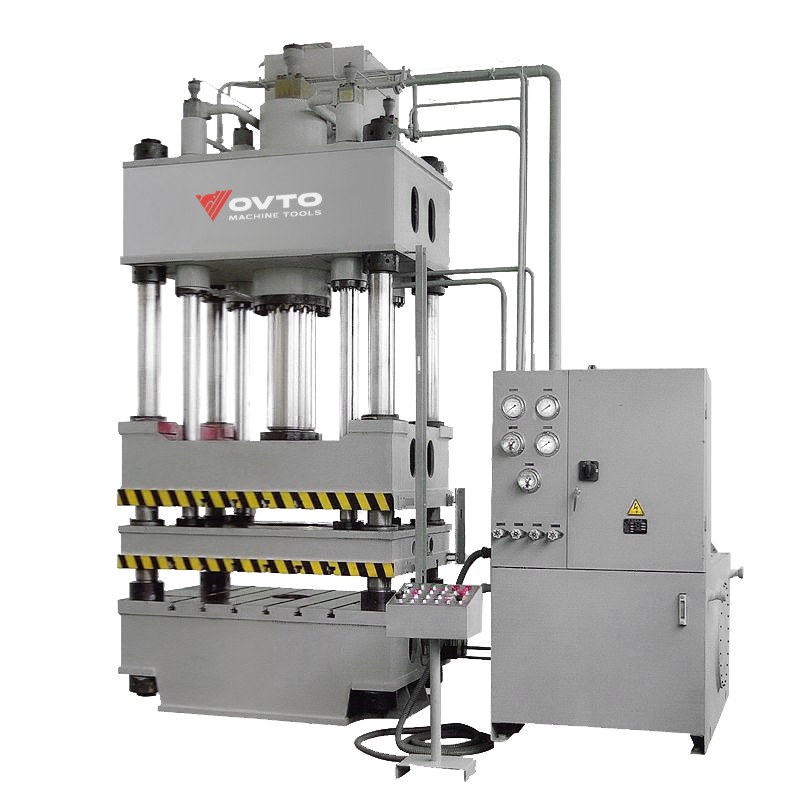

Четырехколонный пресс FCP-400DA
Описание
Гидравлический четырёхколонный пресс FCP‑400DA двойного действия общим номинальным усилием 4150 кН используется для вытяжки, формовки, отбортовки, гибки и штамповки металлических листов.
Отличительные характеристики: увеличенная скорость на холостом ходу, высокая энергоэффективность и минимальное потребление энергии, достигнутые за счёт прижима заготовки и оптимизированного вытяжного усилия.
Устройство: замкнутая станина из верхней балки, нижней поперечины и колонн, стянутых регулировочными гайками. Ползун снабжён направляющей втулкой и Т‑образными пазами. Главный цилиндр оснащён хромированным штоком (HRC >45), уплотнения соответствуют ГОСТ, предусмотрено неметаллическое направляющее кольцо. Ход цилиндра выталкивателя регулируется снаружи. Гидроагрегат сварной, с интегрированным насосом (уменьшает шум), двухходовые вставные клапаны обеспечивают малое сопротивление и высокое быстродействие.
Главная конструктивная особенность — механизм двойного действия для глубокой вытяжки.
Технические характеристики FCP-400DA
| Номинальное усилие пресса, кН | 4150 |
| Усилие вытяжного ползуна, кН | 3150 |
| Усилие прижимного ползуна, кН | 4x250 |
| Ход вытяжного ползуна, мм | 800 |
| Ход прижимного ползуна, мм | 400 |
| Открытая высота вытяжного ползуна, мм | 1650 |
| Открытая высота прижимного ползуна, мм | 1000 |
| Скорость холостого хода ползуна, мм/с | 100 |
| Скорость рабочего хода ползуна, мм/с | 6-10 |
| Скорость обратного хода ползуна, мм/с | 60 |
| Размер стола, мм | 1260х1200 |
| Диаметр центрального отверстия прижимного ползуна, мм | 500 |
| Мощность двигателя, кВт | 37 |
