Рольганг неприводной РН-2000
Назначение рольганга РН-2000
Рольганг неприводной рамный РН-2000 предназначен для подачи листового материала, сортового проката и иного сырья в зону обработки.
Исполнение
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Рольганг соответствует требованиям безопасности по ГОСТ 12.2.017-86, ГОСТ 12.2.003-74, ГОСТ 12.1.003-83, ГОСТ 12.2.049-80.
На рольганге разрешается работать только после ознакомления с его устройством.
Технические характеристики РН-2000
| Максимальные размеры подаваемого листа (мм) | 6000х2000х20 |
| Наибольшая масса подаваемого листа(кг) | 2000 |
| Длина ролика (мм) | 2000 |
| Диаметр ролика (мм) | 133 |
| Расстояние между осями ( мм) | 800, 1200 |
| Высота рабочей поверхности (мм) | 770 |
| Длинна, мм | 4590 |
| Ширина, мм | 2180 |
| Высота, мм | 770 |
УСТРОЙСТВО РОЛЬГАНГА НЕПРИВОДНОГО РН-2000

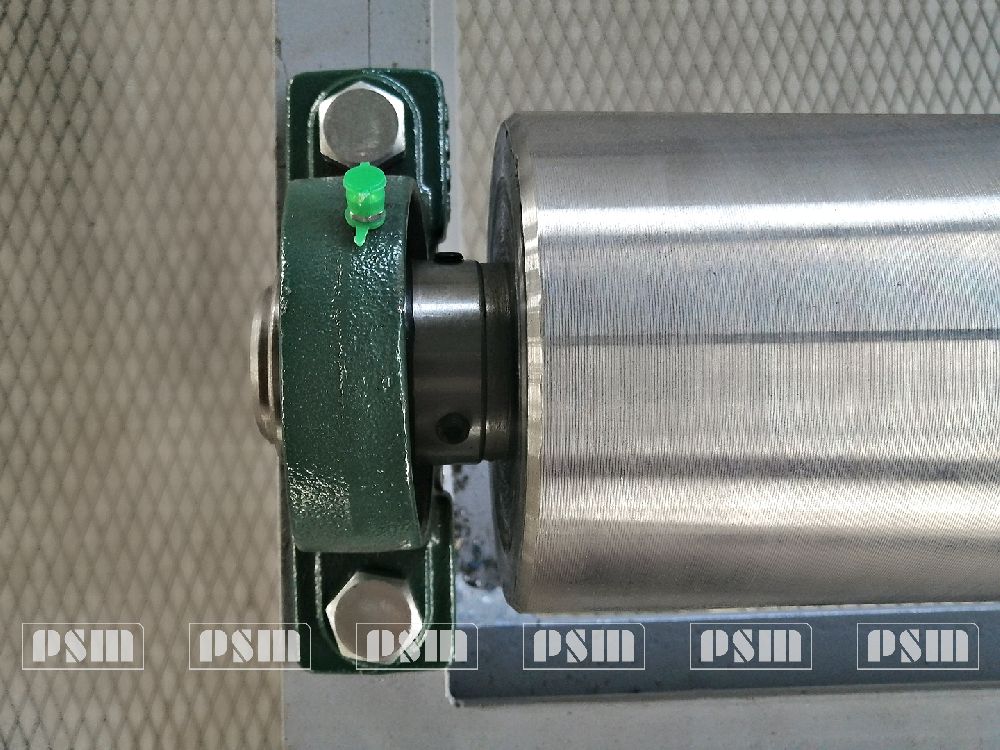

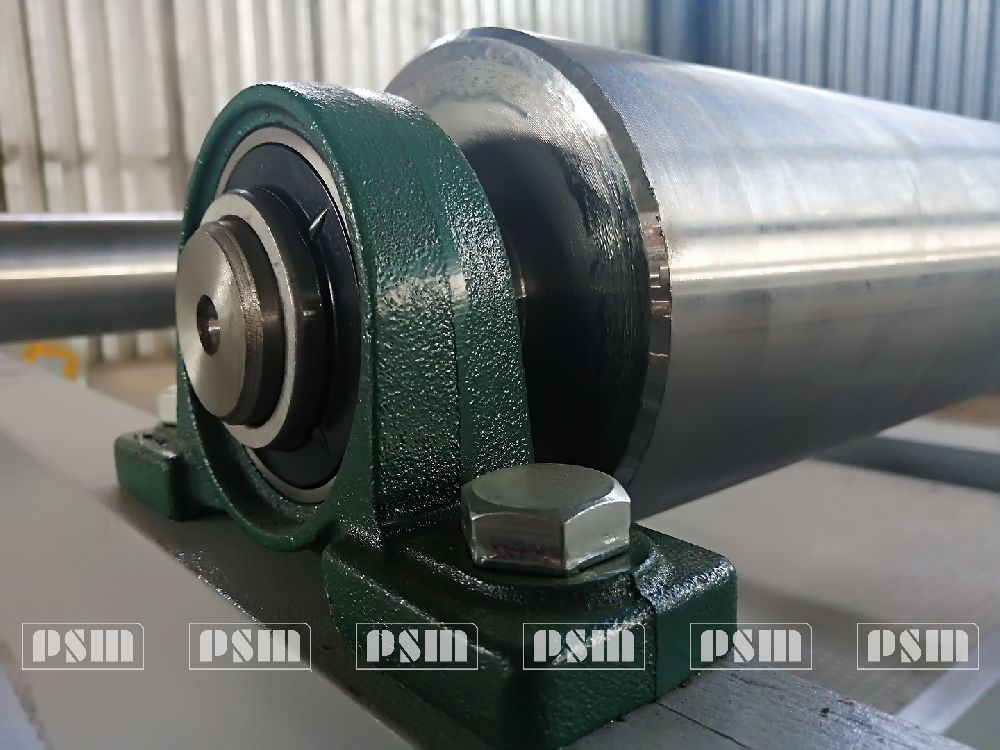

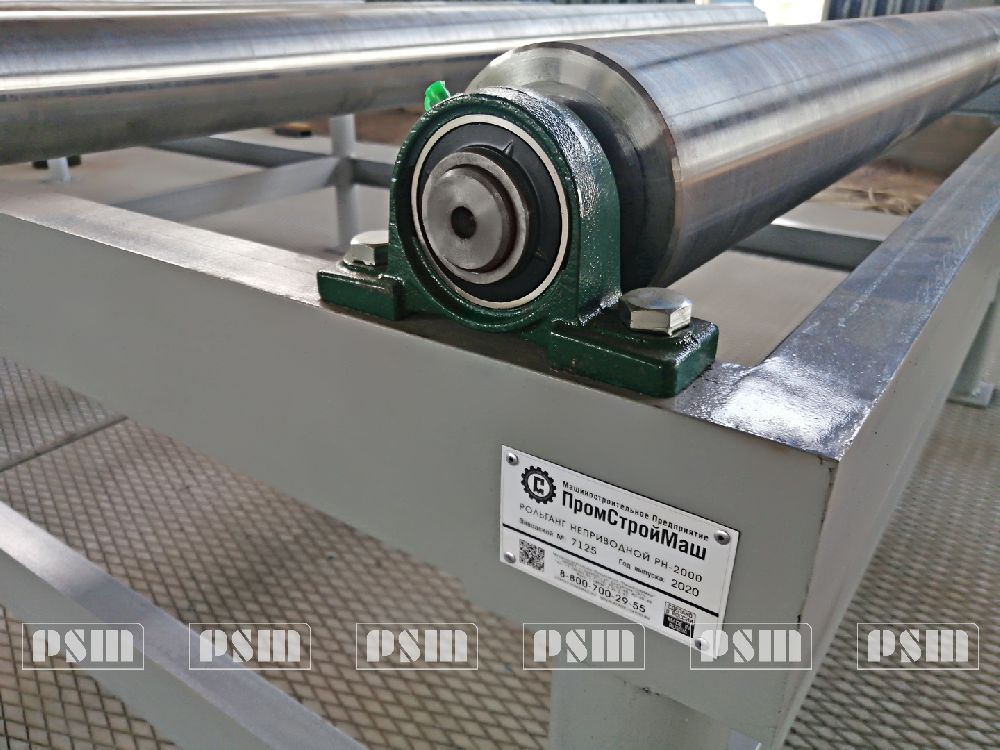

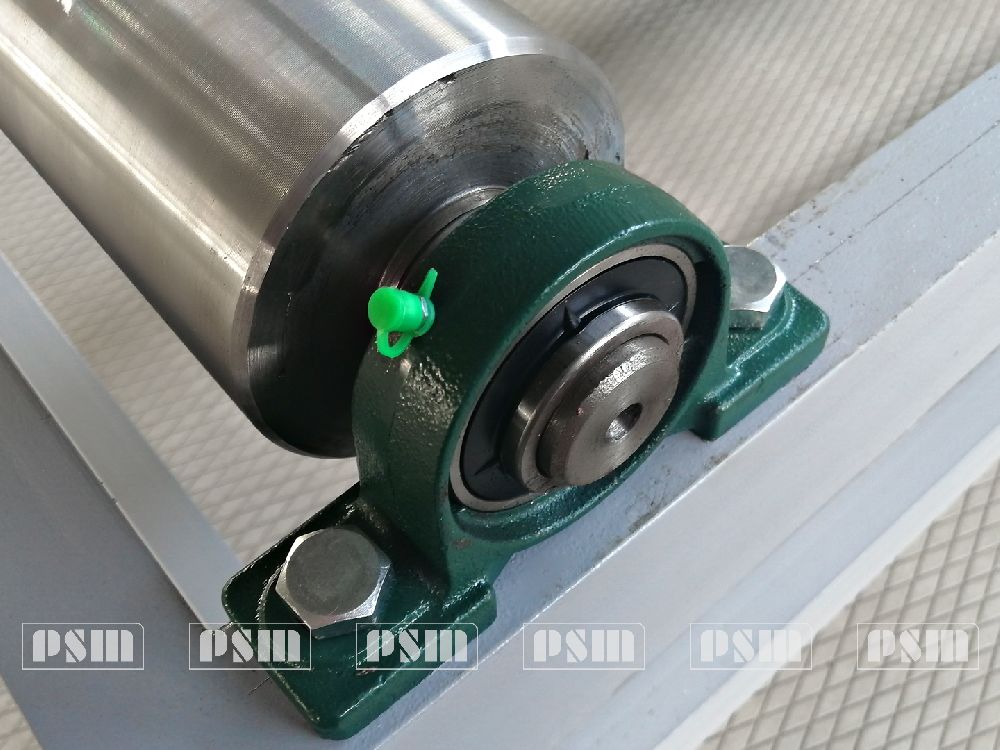

Рольганг неприводной рамный состоит из рамы, на которой установлены роликовые опоры.

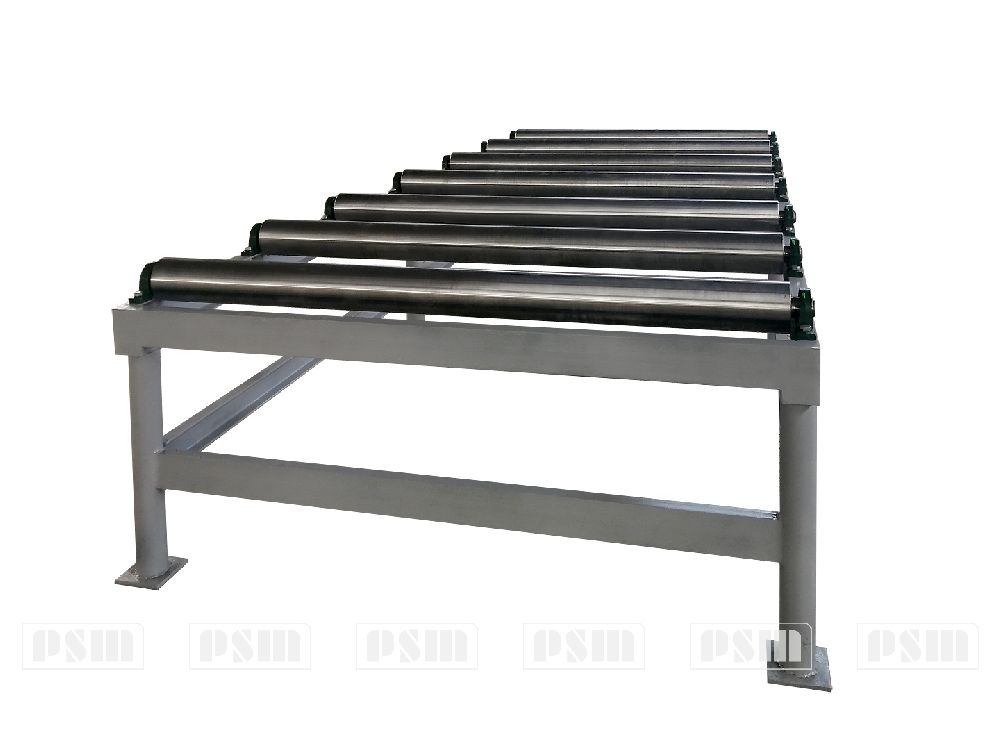

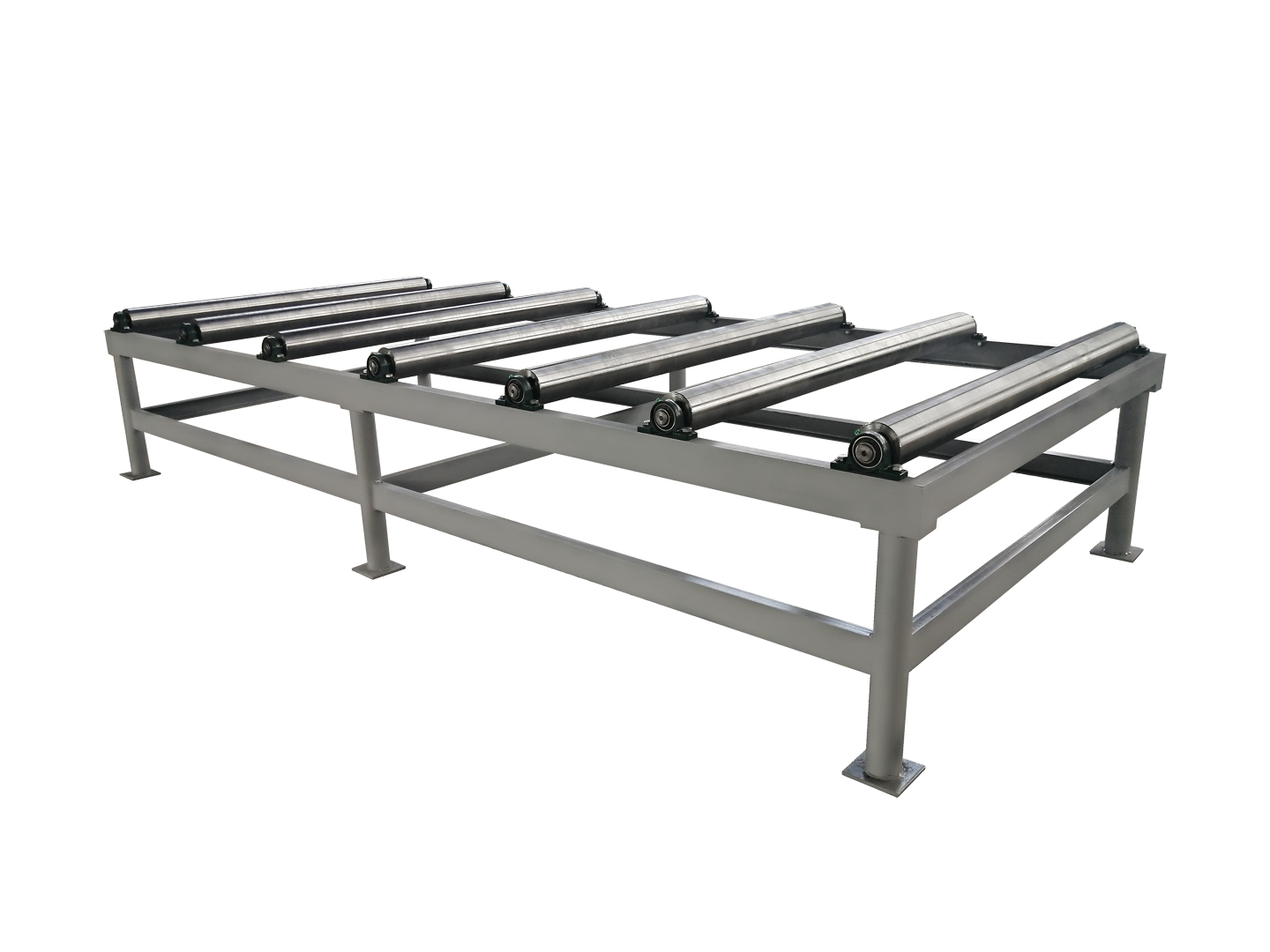

Общий вид ролганга РН-2000 представлен на рисунке ниже.
ПОДГОТОВКА РОЛЬГАНГА К РАБОТЕ
Рольганг поставляется Заказчику в собранном виде.
Документы, прилагаемые к рольгангу, вкладываются в непромокаемый пакет.
При получении изделия проверить его комплектность и отсутствие транспортных дефектов.
Удаление временной противокоррозийной защиты ВЗ-1 производится в соответствии с ГОСТ 9.014-78.
Смазку трущихся поверхностей необходимо производить вручную, регулярно.
Установка, монтаж и эксплуатация рольганга на заводе-потребителе должны осуществляться в соответствии с указаниями, изложенными в настоящем руководстве и руководстве по эксплуатации на рольганг.
ПОРЯДОК РАБОТЫ
После подготовки устройства к работе, на него укладывается лист, подлежащий обработке. Подача листа или проката в зону обработки производится при помощи рольганга вручную.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
|
Наименование неисправности |
Вероятная причина |
Метод устранения |
|
Не вращаются ролики |
Перегрузка рольганга. |
Проверить загрузку. |
Рольтанг неприводной РНМ 6000,
Стандартная комплектация РН-2000
- РН-2000.00.000 - Рольганг неприводной в сборе - 1шт.
- РН-2000.00.001 - Руководство по эксплуатации. Паспорт - 1 к-кт
- Сертификат качества - 1шт.
